Technical Performance
- System width: 50 mm / 60 mm
- Basic system: 50 mm / 60 mm
- Fire protection classes: G30 / F30 (DIN) EI 30 / EI 60 (EN)
- Infill dimensions: Portrait format up to 1800 mm x 3000 mm Landscape format up to 2400 mm x 1400 mm
- Heigth of façade: up to 5000 mm
- Polygon façade: up to ± 5°
- Infill thickness: F30 / G30: up to 38 mm, EI 30 / EI 60: up to 57 mm
System Technology
- For vertical and overhead glazing (fire protection up to 0º inclination)
- Slim sight lines: 50 mm or 60 mm
- Compatible and structurally identical with WICTEC 50 and WICTEC 60 standard systems
- Infills: glass or panel
- Extended freedom in design with large infill dimensions possible
- Suitable for internal and external applications
- The WICONA fire protection parapet, in resistance class W90, offers the appropriate solution to prevent fire flashover with standard façades.
- Can also be combined with WICSTYLE 77 FP fire protection doors and WICLINE 75 FP fire protection windows

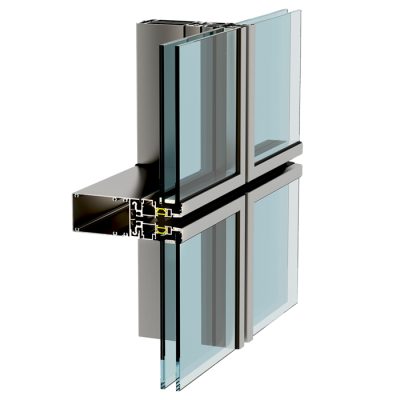

33 000 Semi-Structural Facade
Mur perde së mbrojtjes nga zjarri WICTEC 50 FP dhe WICTEC 60 FP ofron performancë kur nevojitet në zona të tilla si shkallët, zgjerimet, korridoret dhe çatitë me xham, në përputhje me klasifikimet G30 / F30 (DIN) dhe EI 30 / EI 60 (EN). Të gjitha konceptet arkitekturore të WICTEC 50 dhe WICTEC 60 mund të realizohen dhe përshtaten për të siguruar kërkesat e nevojshme për mbrojtjen nga zjarri, si dhe të integrohen pa probleme në fasadat standarde ku mbrojtja nga zjarri nuk kërkohet.
Karakteristika

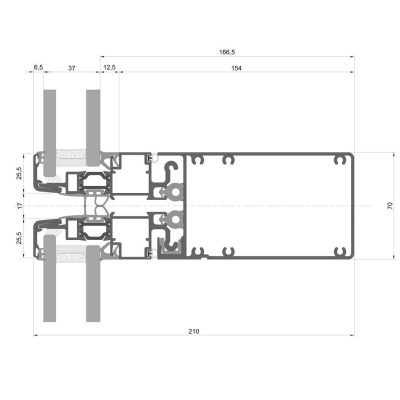

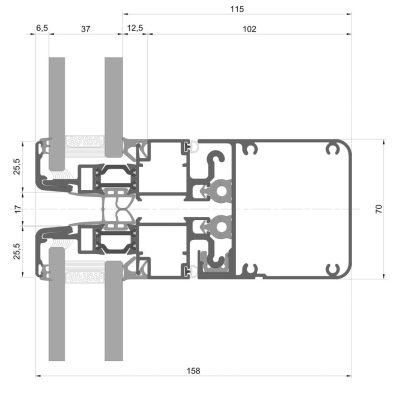

Gjerësia e jashtme e dukshme
70 mm [2 3/4”]
Thellësia e kolonës
100-220 mm [4”- 8.7”]
Thellësia e kornizës
100-220 mm [4”- 8.7”]
Trashësia e xhamit
≤ 50 mm [≤ 2”]
Inercia maksimale e kolonës
jx=501
Inercia maksimale e kornizës
jx=386

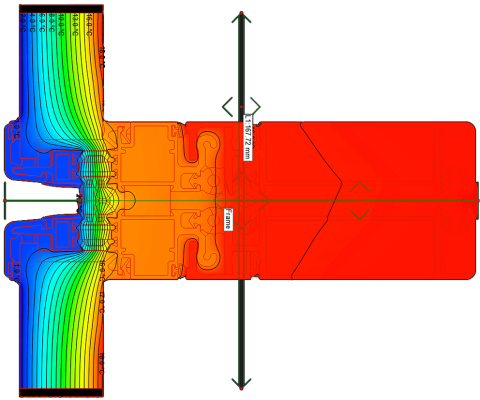

Uf
1.7 W/m2K [0.299 BTU/h ft2°F]
